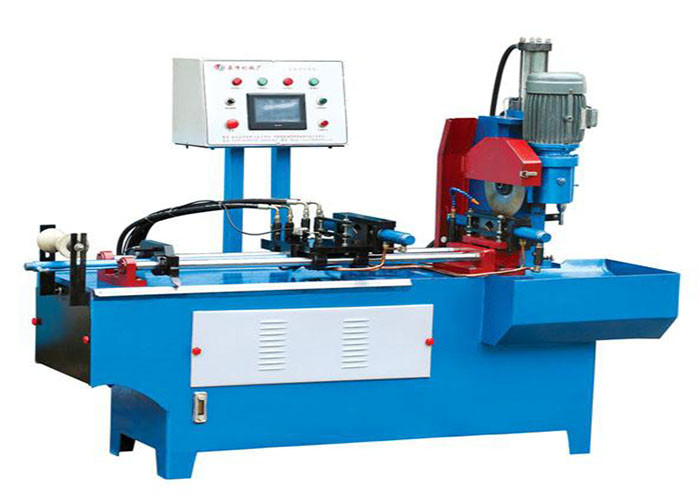

High Speed Metal Tube Cutting Machine

High Speed Metal Tube Cutting Machine

  • Điểm nổi bật

    semi automatic cutting machine

    ,

    pipe cutting equipment

  • Place of Origin
    Jiangsu China
  • Hàng hiệu
    Hengyang
  • Chứng nhận
    ISO9001-2000
  • Model Number
    MC350D
  • Minimum Order Quantity
    1
  • Packaging Details
    According to customers' requests
  • Delivery Time
    60days
  • Payment Terms
    30%advanced payment by TT, 70% before shipment
  • Supply Ability
    20 per month

High Speed Metal Tube Cutting Machine

Máy cắt ống kim loại tốc độ cao, máy cắt CNC tự động

Chi tiết nhanh

Điều kiện: New Nơi xuất xứ: Giang Tô Trung Quốc

Số Model: MC350D Loại Máy: Ống và Máy Cắt ống

Nguyên liệu: ống Công suất: thủy lực

Chứng nhận: CE & ISO Hệ thống làm lạnh: nước làm mát

Máy tổng quan:

Máy cắt kim loại MC350D, dựa trên sự ra đời của công nghệ tiên tiến của nước ngoài, sáng tạo và phát triển một máy cưa tự động thủy lực, Hiệu suất của các sản phẩm của họ đạt đến cấp độ cao, cưa cắt các hình dạng khác nhau có thể được thép bình thường, thép không gỉ, đồng, nhôm và khác Kim loại hồ sơ, đặc biệt là cưa ống khác nhau là lý tưởng. Máy được sử dụng điều khiển thủy lực, khi cưa mà không cần cho ăn nhân tạo, xả, kẹp phôi, giải phóng, cho ăn, rút ​​tự động bằng thủy lực, độ chính xác gia công, hiệu quả cao, thích hợp cho hoạt động liên tục trong thời gian dài.

Số lượng cắt:

Máy được trang bị cắt số lượng quầy một (trên bảng điều khiển chính), Số lượng theo yêu cầu của các phôi đầu vào cưa đầu vào, Số lượng cắt thực tế sẽ được hiển thị trên một màn hình nhỏ truy cập, Khi số lượng cưa thực tế phù hợp với cài đặt trước Số, máy sẽ tự động ngừng làm việc, cắt giảm số lượng thực tế truy cập được tự động thiết lập lại để không.

Tham số Kỹ thuật

1 Động cơ cắt

YD112M-4/2 3,3 / 4,0kw

2 điện áp

380V 50HZ (Đường dây điều khiển 110V50HZ)

3 Máy bơm nước

40W

4 Áp dụng Saw

Ф≤400 Đường kính lỗ khoan Ф32 Lỗ khoan 2-Ф11 × 63

5 áp suất làm việc

5.5MPa

6 Mở kẹp

140mm

7 Động cơ bơm dầu

Y90L-4 1.5Kw

8 bơm cánh quạt

VPV1-20-55

Cấu hình Giới thiệu:

Bộ phận điều khiển điện tử: FR.L và van solenoid được nhập khẩu từ Air TAC Đài Loan, Van: Đài Loan nhập khẩu thủy lực Asada;

AC contactor: Hàn Quốc nhập khẩu Shilin, nút Stop và nút bắt đầu là: Tiandi Đài Loan, phụ kiện điện khác: Chint.

Đường sắt: Đài Loan Shangyin.

Lắp đặt và vận hành

1, Máy phải được đặt trên mặt đất bằng phẳng, bốn chân với bu lông để bảo vệ nó.

2, Line đã được lắp ráp bên trong việc gỡ lỗi máy, và kết nối với điện áp (380V 50Hz, ba pha 4 hệ thống hiện tại), trong khi máy phải được nối đất để đảm bảo an toàn.

3, Xác nhận chỉ đạo: bật đèn, sau đó chuyển đổi cực được bật (đặt ở vị trí "1" hoặc "2"), sau đó nhấn theo hướng xoay của động cơ chân tùy thuộc vào hướng quay của trục và mũi tên che chắn , Nếu bạn đảo ngược hoán đổi bất kỳ giai đoạn hai giai đoạn đường dây điện

Hướng dẫn vận hành

1. Lắp cưa

Tùy thuộc vào kích thước của vật liệu được xẻ, hãy chọn chiều dày, đường kính và số lượng của răng. Sau khi lưỡi cưa được lựa chọn theo các bước sau để cài đặt máy

(1) Công tắc nguồn được đặt thành T OFFT.

(2) Mở nắp bảo vệ lưỡi.

(3) Lắp vỏ lưỡi dao, và mặt bích trục, và lưỡi dao có nắp bằng vải sạch sẽ không để lại cát hoặc sắt.

(4) Lắp trên lưỡi, mũi mũi trước bằng răng cùng hướng với con dao, đặt con dao vào nắp, vít chặt các ốc vít, trước khi hoàn toàn khóa lưỡi dao để lật lưỡi quay theo hướng đối diện, để chân Mặt nạ chặt chẽ các áp lực trên lỗ pin chân, sau đó chặt chặt các ốc vít.

(5) Che nắp bảo vệ an toàn lưỡi cày, lắp đặt lưỡi dao hoàn chỉnh. Để loại bỏ, chống lại các bước trên.

2. Điều chỉnh độ sâu đột biến thức ăn

Đai điều chỉnh giới hạn, sau đó xoay van điều khiển đóng kín (ngược chiều kim đồng hồ) để tải từ từ xuống cho đến khi lưỡi dao cắt được phần cắt ra, để mũ điều chỉnh lưỡi cắt được cắt khỏi phôi khoảng 10mm.

3.Saw lưỡi tốc độ:

Nói chung kim loại thép nhẹ được lựa chọn tốc độ; Thép không gỉ và các loại thép không gỉ khác (Lưu ý: Sau khi xử lý nhiệt liệu hoặc độ cứng thép HRC13, không có cưa sắt tốc độ cao để cưa, nếu không thì rút ngắn tuổi thọ của lưỡi.)

4. Kẹp chính và điều chỉnh kẹp thức ăn (xem bản vẽ phác thảo và hướng dẫn kiểm soát bảng điều khiển)

(1) Nguyên tắc điều chỉnh:

A, Bạn có thể thực sự kẹp các phôi.

B, Đảm bảo cho ăn nhẵn, không bị kéo cứng hoặc bị mắc kẹt, sẽ không ảnh hưởng đến dung sai chiều dài sau khi cắt hoàn thành phôi.

(2) Các bước điều chỉnh:

A, Cố gắng mở kẹp chính, kẹp được mở ra để cho ăn.

B, Sử dụng bảng điều khiển chính theo cách thủ công sẽ tính năng trạm nạp vào mặt trước của kẹp chính.

C, Clamp phôi được đặt ở giữa.

D, Xoay tay cầm kẹp các phôi cho cái chết chính thư mục, tay bánh xe và sau đó quay lại 3-4mm.

E, xoay núm điều khiển bằng tay trên bảng điều khiển chính để xem thùng chứa nhiên liệu có chứa vật liệu kẹp chặt, cắt giữa không gây nguy hiểm và làm hư trục quay của phanh.

F, Sau khi điều chỉnh kẹp chính, điều chỉnh kẹp thức ăn, phương pháp điều chỉnh để điều chỉnh thư mục chính gần như nhau, nhưng chú ý đặc biệt ngoài bánh xe tay có thể điều chỉnh, càng có nhiều bạn có thể điều chỉnh các kẹp chỗ ngồi xung quanh. Nhưng việc ăn kẹo vào cùng một thư mục phải thẳng thắn với Chúa.

G, Sau khi tay điều chỉnh núm để phát hành thư mục chính. Sẽ được gửi đến các nút nguồn cung cấp Clip Clamp hình núm vú tập trung vào các nút tay nguồn cấp dữ liệu trở lại được nhấn, trạm trung chuyển ngay lập tức rút lui. Tại thời điểm này lưu ý vật liệu (phôi) là va chạm chính clamp, có nghĩa là nếu không có điều chỉnh tốt trên đường dây, bạn phải điều chỉnh lại. Nếu nó có nghĩa là vật liệu trước và sau khi phân phối điều chỉnh suôn sẻ đã được hoàn thành.

5. Điều chỉnh tốc độ cấp liệu

Ở phía sau của đầu xi lanh nạp có van điều chỉnh dòng chảy, xoay núm để điều chỉnh tay cầm tốc độ. Điều chỉnh tốc độ nạp tùy thuộc vào kinh nghiệm, không quá nhanh và vỡ vụn gây ra răng cưa, nhưng cũng không quá chậm và lưỡi cưa cùn. Thí dụ các thanh thép có đường kính 25 mm đường kính bị cắt cụt trong khoảng 2-8 giây, theo Lee có thể răng cưa hoặc cùn có thể.

6. Chiều dài cắt (mỗi chiều dài của thức ăn)

Cho ăn giá trị tham khảo máy là chiều dài của trạm cho ăn tiếp theo là điều chỉnh thang đo:

(1) Các trạm cung cấp thức ăn sẽ đi đầu;

(2) Sau khi cho ăn vít khóa vị trí đặt;

(3) Với khối truyền dẫn bằng tay và con trỏ ngừng hiển thị trực quan bên cạnh quy mô;

(4) Sau khi tìm thấy chiều dài của giá trị được đặt, khóa chốt vít;

(5) Sau khi nắp đậy trước và sau, nút và bộ đệm có thể tinh chỉnh quá trình chế biến thức ăn hỗn hợp, để tạo thuận lợi cho kích thước nhỏ bé đang được sử dụng (sau khi cho ăn để hạn chế thanh đệm, thường ép vào 13-15mm là thích hợp. Nếu không, bộ đệm không thể có được hiệu ứng hoặc dễ hư hỏng)

(6) Và dưới chiều dài ít hơn thức ăn, hãy chọn thức ăn thứ hai hoặc thứ ba, tức là chiều dài hoặc x3 x 2 lần.

7. Lưỡi dao đầu tiên (cưa xẻ)

Sau khi hoàn thành các bước trên để điều chỉnh cơ thể thức ăn xuống phía trước. Bảng điều khiển chính sẽ quay số vị trí tự động, việc cắt vật liệu để vật liệu được đặt ở giữa đầu kẹp giữ lưỡi dao tiếp tuyến của nó khoảng 15mm (hàm kẹp hai bên chính có thể) và sau đó nhấn nút trên thanh chính Bảng điều khiển, máy bắt đầu bán tự động bắt đầu. (Lưu ý: Nếu có bất kỳ sự cắt giảm bất thường hoặc bất thường, âm thanh khác nhau, nhanh chóng nhấn bảng điều khiển chính của nút dừng khẩn cấp thủy lực, máy sẽ ngay lập tức ngừng đầu hành động trở lại phía trên của phôi được kẹp chặt chẽ để ngăn chặn. Dao kéo và phôi là nguy hiểm.)

8. Vòng cắt tự động

Khi 7 bước đầu tiên trôi chảy, theo bảng điều khiển chính, nút tự động, máy đã bắt đầu cho ăn Feeding → → → sawing cưa, vv hoạt động chu trình tự động. Khi thực hiện công việc tự động, trước hết chú ý đến nút điều khiển của bảng điều khiển thứ 15 vào vị trí "chạy", do đó khi vật liệu phôi bị thiếu trong việc gửi công tắc giới hạn giới hạn sẽ phát hiện ra thiếu đồ tạo tác và tự động tắt. Chiến thắng cuối cùng sau khi dừng vật liệu, thực hiện lại công việc trên 8 bước mới, tự động chu kỳ cưa hành động.

9. Số lượng cắt:

Máy được trang bị cắt số lượng quầy một (trên bảng điều khiển chính), Số lượng theo yêu cầu của các phôi đầu vào cưa đầu vào, Số lượng cắt thực tế sẽ được hiển thị trên một màn hình nhỏ truy cập, Khi số lượng cưa thực tế phù hợp với cài đặt trước Số, máy sẽ tự động ngừng làm việc, cắt giảm số lượng thực tế truy cập được tự động thiết lập lại để không.
